詳細說明
產品介紹
(1)傳動裝置：由電動機、無級變速器、蝸輪減速箱組成，使機體運轉。(2)機體：由簡體和喉管等部分組成，簡體圓周上由壓繩槽分為相互分離的若干個過濾室，敷設有低壓聚乙稀濾板，工作時濾板外包以過濾布，在繩槽部壓以膠棒后用不銹鋼絲等距纏繞，每個過濾室均連接管路通過分配頭與真空泵相通。
(3)磁系：由鍶鐵氧體永久磁鐵組成開路磁系，主要依靠磁力的作用幫助磁性礦粒迅速吸附在簡體表面。
(4)盛料箱：位于簡體的上部，是給料和盛料的槽體，設有可調節溢流堰高度的擋板，視物料不同可隨意調節料漿液面高度
(5)分配頭：由分配頭體及壓緊裝置組成，分配頭負責過濾機的“吹礦”、“干礦”、“濾布的再生清洗”等部位的定期機械控制。儀表裝備顯示出過濾工作的壓力變化情況。
(6)繞線裝置：由鏈傳動帶動的絲杠和導輪卷筒等部件組成。在每次更換新濾布時使用，繞完鋼絲后拆下。它可以進行密繞和按固定節距繞線。
(7)溢流槽：由機座及溢流槽組成，前者是安裝和支承機體的，后者是承接流液和清洗濾布污水的槽體。
性能特點
外濾式圓筒真空永磁過濾機為上部給料的筒型外濾式真空永磁過濾機，它利用真空泵造成的真空吸力，命名濾液透過過濾介質（濾布）而被吸出達到固液分離的目的。本系列過濾機最佳工作條件為：礦漿中固體顆粒的比磁化系數不低于3000*10-6厘米3/克，顆粒粒度0.15-0.8毫米，給料濃度60%。工作原理

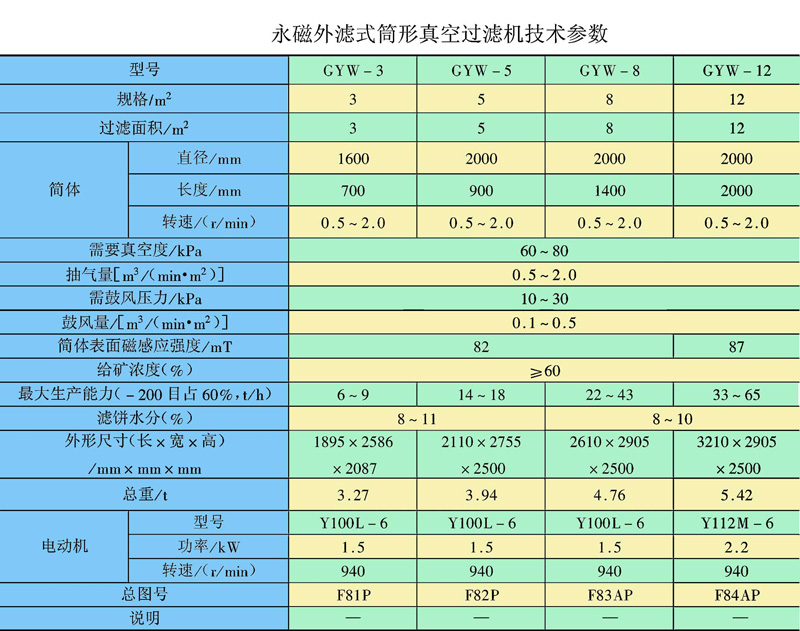

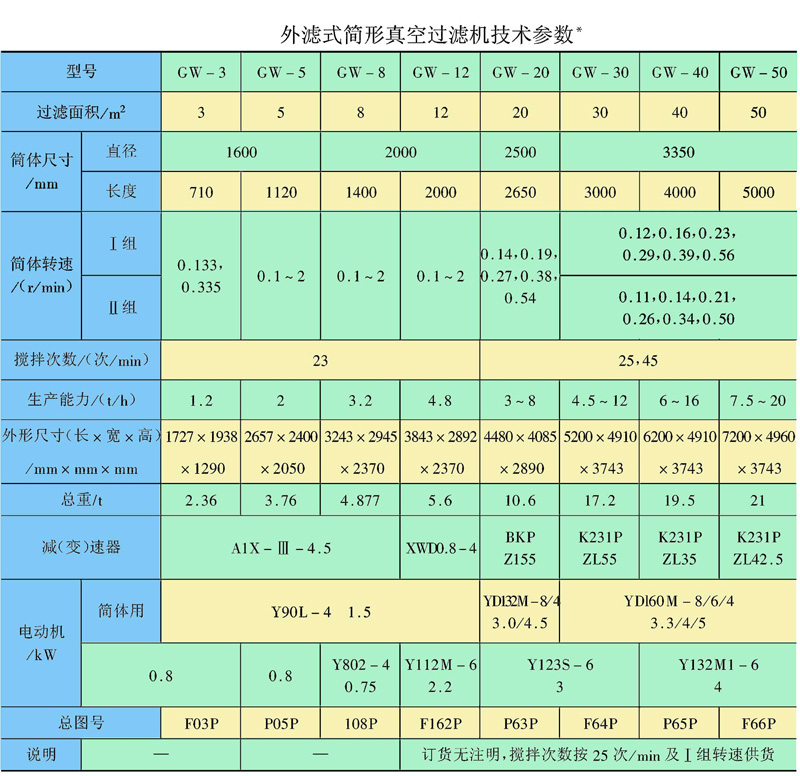

筒體內部裝有鍶鐵氧體永久磁系，可促使磁性顆粒迅速吸附到濾布表面，磁濾機主要用于粒度較粗的強磁性礦物精礦礦漿的脫水，由于是上部給料，使得濾餅中精礦按粒度分層的效果更加明顯，當磁性精礦形成濾餅時，顆粒同時受到重力和磁力的作用，粗顆粒精礦比細顆粒精礦向?yàn)V布運動的快，精粒首先接觸濾布，故濾餅的透氣性好，而且礦漿中磁性顆粒在磁力吸引下呈放射狀布于圓筒表面，并由于磁系極性變化而產生磁攪動作用，這都成為濾餅易脫水的有利條件，使得濾餅厚且透氣性好，顯著地提高了生產率，與同規格的筒形真空過濾機相比，其效率提高三倍以上。技術參數
